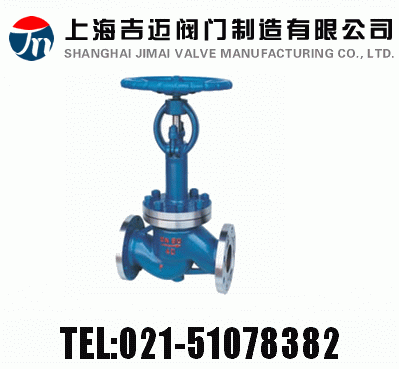

DJ41Y、DJ41W 型 PN16~PN40 低温截止阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-51078382
传真:021-51079323
技术:021-51078382

产品说明   服务承诺   订货流程

上海吉迈阀门制造有限公司主要生产≦DJ41YDJ41W 型 PN16~PN40 低温截止阀≧也是国内截止阀生产商之一。我公司经营范围:阀门,管件,流体设备的生产,加工,销售,管道配件,建筑材料,五金交电,自控设备的销售,从事货物及技术的进出口业务!欢迎新老客户来电,来函,我们将为您提供较优质的服务!

【产品用途】
DJ41Y、DJ41W 型 PN16~PN40 低温截止阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。

【执行标准】
设计与制造:JB/T7749-95
结构长度:GB/T12221-89
连接端:GB/T9113-2000,HG20592-97,SH3406-96GB/T12224-89
检验与试验:JB/T7749-95

【性能参数】
型号
DJ41Y-16
DJ41Y-16P
DJ41Y-25
DJ41Y-25P
DJ41Y-40
DJ41Y-40P
工作压力(MPa)
1.6
2.5
4.0
适用温度(℃)
-45
-101
-196
适用介质
液化天然气、乙烯、丙烯等低温介质
材料
阀体、阀盖
LCB
LC3
LCB
LC3
LCB
LC3
阀瓣、阀座
铬镍钢+钴铬钨
阀杆
铬镍钢

主要外形和连接尺寸

公称通径 主要外形尺寸和连接尺寸 H
L D D1 D2 b Z-d D0 -46℃ -101℃ -196℃
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R
50 230 160 125 100 16 4-18 240 460 480 520
65 290 180 145 120 18 4-18 280 475 505 525
80 310 195 160 135 20 8-18 280 520 550 590
100 350 215 180 155 20 8-18 320 545 575 615
125 400 245 210 185 22 8-18 360 590 620 660
150 480 280 240 210 24 8-23 400 650 650 730
200 600 335 295 265 26 12-23 400 850 850 930
250 730 405 355 320 30 12-25 450 956 986 1036
300 850 460 410 375 30 12-25 500 1095 1125 1175
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R
50 230 160 125 100 20 4-18 240 460 480 520
65 290 180 145 120 22 8-18 280 475 505 525
80 310 195 160 135 22 8-18 280 520 550 590
100 350 230 190 160 24 8-23 320 545 575 615
125 400 270 220 188 28 8-25 360 590 620 660
150 480 300 250 218 30 8-25 400 650 680 730
200 600 360 310 278 34 12-25 400 850 880 930
250 730 425 370 332 36 12-30 450 956 986 1036
300 850 485 430 390 40 16-30 500 1095 1125 1175
DJ41Y-40 DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R
50 230 160 125 100 20 - 240 483 504 546
65 290 180 145 120 22 - 280 499 530 551
80 310 195 160 135 22 - 280 546 578 620
100 350 230 190 160 24 - 320 572 604 646
125 400 270 220 188 28 - 360 620 61 693
150 480 300 250 218 30 - 400 683 741 767
200 600 360 320 282 38 - 400 893 924 977
250 730 425 385 345 42 - 450 1004 1035 1088
300 850 485 450 408 46 - 500 1150 1181 1234

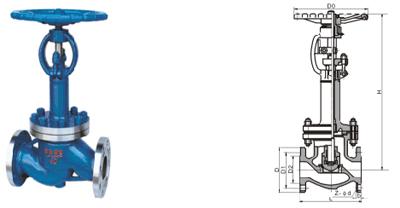

【结构图片】
声明:本文中所有文字、数据、图片均只适用于参考,DJ41Y、DJ41W 型 PN16~PN40 低温截止阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-51078382。

产品参数:DJ41Y、DJ41W 型 PN16~PN40 低温截止阀

①产品使用介质

②产品工作温度

③产品连接方式

④产品使用压力

⑤产品是否带附件以便我们选型报价

⑥若已经由设计单位选定产品型号,请按产品型号直接向我司销售部订购。

⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上海吉迈阀门专家为您审核把关。
