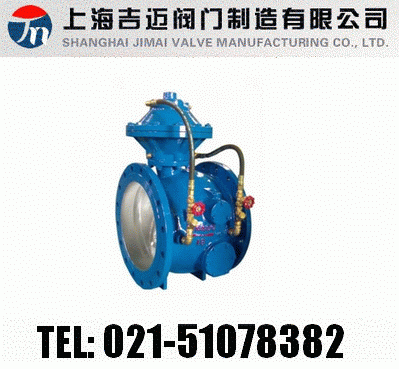

DG7M43HX型管力阀

一、管力阀产品介绍

管力阀是我公司工程技术人员参照国内外同类型的先进产品进行设计。吸收微阻缓闭止回阀、液控止回蝶阀、多功能水利控制阀的基础上研制而成,是水泵控制阀的换代新产品。它兼具电动闸、电动蝶阀以及止回阀的功能,并通过快关和缓闭的动作来消除水锤危害,保护水泵及管网系数安全。该阀是当前国内外结构较新颖、性能较先进、进行较可靠的泵站新型控制设备,主要用于自动化给排水泵站的离心泵、冶金、石化、水司、市政、环保等行业供排水系统。



二、管力阀工作原理

开阀

当水泵启动后进口端水经过、过渡器、截止阀、高压管、进入膜片缸下部,在水的压力下推动膜片关上行带小阀板缓慢开启,大阀板在水力的推动下与小阀板同时开启,完成开阀。

关阀

停泵时阀内流速急剧降低,大阀板在重力的作用下快速关闭,截断90%的水流,出口端的在水压力水进入过滤器、截止阀、高压管、进入膜片缸上部,在水的压力下推动膜片头下行带动小阀板缓慢关闭,较终实现关闭。



三、技术参数

名称

公称通径

适用温度℃

适用介质

流阻系数

较低工作压力(Mpa)

参数

DN150-DN2000

0-120

泥污、污水

油品、海水

0.3-1.1

≥0.1

名称

关阀时间(可调)

开阀时间(可调)

结构长度标准

法兰标准

泄漏量

参数

快关1-3秒

慢关5-90秒

20-60秒

GB2221-89

BG/T79-94

GB/T13927-92



订货提供产品参数:DG7M43HX型管力阀

①产品使用介质

②产品工作温度

③产品连接方式

④产品使用压力

⑤产品是否带附件以便我们选型报价

⑥若已经由设计单位选定产品型号,请按产品型号直接向我司销售部订购。

⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上海吉迈阀门专家为您审核把关。
