上海吉迈阀门制造有限公司主要生产≦PZ641H 型 PN16~PN63 气动钢制排渣闸阀≧也是国内闸阀生产商之一。我公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将为您提供较优质的服务！

产品说明

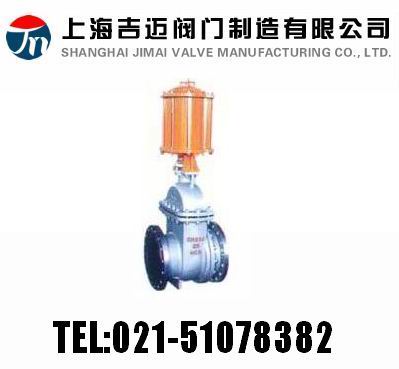

PZ641H 型 PN16~PN63 气动钢制排渣闸阀：气动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为碳素钢堆焊铁基合金，公称压力 PN16~PN63，阀体材料为碳素钢的排渣闸阀。

产品性能参数

PZ641H 型 PN16~PN63 气动钢制排渣闸阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
PZ641H-16C	16	1.6	≤100	灰渣水混合物（灰水比 1:1:5 较大粒度≤50毫米）
PZ641H-25	25	2.5
PZ641H-40	40	4.0
PZ641H-63	63	6.3

返回页首

产品零部件材料

PZ641H 型 PN16~PN63 气动钢制排渣闸阀零部件材料

型号	材料
	阀体、阀盖	闸板	阀体密封圈	阀杆	垫片	填料
PZ641H-16C	碳素钢	碳素钢堆焊铁基合金		铬不锈钢	橡胶石棉板	石棉石墨
PZ641H-25
PZ641H-40
PZ641H-63

返回页首

产品外形及结构尺寸

PZ641H-16C 型气动钢制排渣闸阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
100	300	220	180	158	8×Φ18	24	3	265	120	715	840	195
150	350	285	240	212	8×Φ22	28	3	290	162	945	1205	258
200	400	340	295	268	12×Φ22	30	3	307	200	1245	1545	344
250	450	405	355	320	12×Φ26	32	3	454	220	1550	1850	438
300	500	460	410	370	12×Φ26	34	4	610	260	1620	1980	630
350	550	520	470	430	16×Φ26	38	4	630	290	1690	2045	821
400	600	580	525	480	16×Φ30	40	4	645	338	1805	2205	940
450	650	640	585	532	20×Φ30	40	4	675	360	2015	2466	1019
500	700	715	650	585	20×Φ33	42	4	695	400	2115	2615	1138

返回页首

PZ641H-25 型气动钢制排渣闸阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
150	350	300	250	212	8×Φ26	30	3	275	132	720	860	226
200	400	360	310	278	12×Φ26	34	3	300	200	950	1240	298
250	450	425	370	335	16×Φ30	36	3	318	220	1250	1580	394
300	500	485	430	390	16×Φ30	40	4	464	260	1550	1890	498
350	550	555	490	450	16×Φ33	40	4	630	290	1630	2070	700
400	600	620	550	505	16×Φ36	40	4	650	338	1706	2265	901
450	650	670	600	555	20×Φ36	42	4	665	360	1740	2525	4036
500	700	730	660	615	20×Φ36	44	4	695	400	2045	2685	1119
600	800	845	770	720	20×Φ39	46	4	710	437	2165	2740	1238

返回页首

PZ641H-40 型气动钢制排渣闸阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
150	450	300	250	104	8×Φ26	32	3.5	285	184	740	880	256
200	550	375	320	260	12×Φ30	38	3.5	310	224	970	1260	328
250	650	450	385	313	12×Φ33	38	3.5	627	245	1270	1600	424
300	750	545	450	364	16×Φ33	42	3.5	474	276	1580	1920	538
350	850	580	510	422	16×Φ36	48	4	640	310	1660	2100	740
400	950	660	585	172	16×Φ39	52	4	660	340	1746	2295	750

返回页首

PZ641H-63 型气动钢制排渣闸阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
150	450	345	280	204	8×Φ33	36	3.5	295	184	760	900	286
200	550	415	345	260	12×Φ36	42	3.5	320	224	990	1280	358
250	650	470	400	313	12×Φ36	42	3.5	339	245	1290	1630	454
300	740	430	460	364	16×Φ36	46	3.5	584	276	1610	14950	478
350	850	600	525	422	16×Φ39	50	4	650	310	1690	2140	780
400	950	670	585	472	16×Φ42	60	4	670	340	1776	2345	811

返回页首

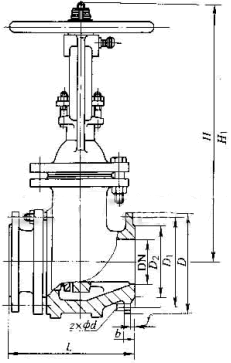

产品外形及结构尺寸示意图

返回页首



订货提供产品参数：PZ641H 型 PN16~PN63 气动钢制排渣闸阀

①产品使用介质

②产品工作温度

③产品连接方式

④产品使用压力

⑤产品是否带附件以便我们选型报价

⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。

⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上海吉迈阀门专家为您审核把关。

专业制造、专业服务，吉迈为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是吉迈永恒的主题。吉迈严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

1. 守信合同，保证及时供货，随时保持与客户联系
2. 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1. 吉迈产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
2. 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
3. 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
4. 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高吉迈的服务质量

订货流程

1. 客户采购清单请传真至 021-51079323，或来电咨询 021-51078382。
2. 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3. 具体商定：交货期、特殊要求等事宜。

订货须知

1. 客户对产品有特殊要求，须在订货合同中提供以下说明：
   1. 结构长度
   2. 连接形式
   3. 公称直径、全通径、缩径、管道尺寸
   4. 运用介质及温度、压力范围
   5. 实验、检验标准及其他要求
2. 本场可根据客户特殊要求配置各类驱动装置。
3. 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
