上海吉迈阀门制造有限公司主要生产≦Z40X-10、Z40X-16 型弹性座封闸阀≧也是国内闸阀生产商之一。我公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将为您提供较优质的服务！

产品说明

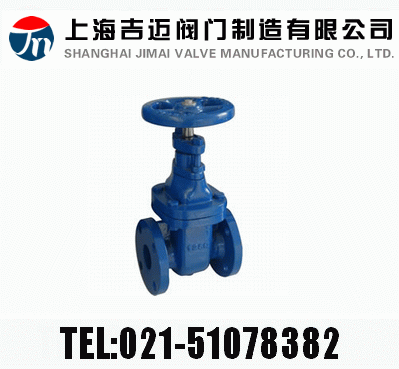

Z40X-10、Z40X-16 型弹性座封闸阀：手动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为丁腈橡胶铜合金，公称压力 PN10~PN16，阀体材料为球墨铸铁的弹性座封闸阀。

产品性能参数

Z40X-10、Z40X-16 型弹性座封闸阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z40X-10	10	1.0	≤80	清水、污水、油、气
Z40X-16	16	1.6

返回页首

产品零部件材料

Z40X-10、Z40X-16 型弹性座封闸阀零部件材料

型号	材料
	阀体、阀盖	弹簧阀杆	密封面	填料
Z40X-10	球墨铸铁	不锈钢	丁腈橡胶铜合金	丁腈橡胶
Z40X-16

返回页首

产品外形及结构尺寸

Z40X-10、Z40X-16 型弹性座封闸阀主要外形及结构尺寸（mm）

DN		L/mm	D/mm		D1		z×Φd		B/mm	H/mm
mm	in				PN10	PN16	PN10	PN16
50	2	178	165		125		4×Φ19		19	340
65	2.5	190	185		145		4×Φ19		19	370
80	3	203	200		160		8×Φ19		19	410
100	4	229	220		180		8×Φ19		19	450
125	5	254	250		210		8×Φ19		19	480
150	6	267	285		240		8×Φ23		19	550
200	8	292	340		295		8×Φ23	12×Φ23	20	630
250	10	330	405		350	355	12×Φ23	12×Φ28	22	750
300	12	356	460		400	410	12×Φ23	12×Φ28	24.5	820
350	14	381	520		460	470	12×Φ23	12×Φ28	26.5	980
400	16	406	580		515	525	16×Φ28	16×Φ31	28	1010
450	18	432	640		565	585	20×Φ28	20×Φ31	30	1270
500	20	457	715		620	650	20×Φ28	20×Φ34	31.5	1270
600	24	508	810	840	725	770	20×Φ31	20×Φ37	36	1390

返回页首

产品外形及结构尺寸示意图

返回页首





订货提供产品参数：Z40X-10、Z40X-16 型弹性座封闸阀

①产品使用介质

②产品工作温度

③产品连接方式

④产品使用压力

⑤产品是否带附件以便我们选型报价

⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。

⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上海吉迈阀门专家为您审核把关。

专业制造、专业服务，吉迈为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是吉迈永恒的主题。吉迈严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

1. 守信合同，保证及时供货，随时保持与客户联系
2. 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1. 吉迈产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
2. 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
3. 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
4. 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高吉迈的服务质量

订货流程

1. 客户采购清单请传真至 021-51079323，或来电咨询 021-51078382。
2. 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3. 具体商定：交货期、特殊要求等事宜。

订货须知

1. 客户对产品有特殊要求，须在订货合同中提供以下说明：
   1. 结构长度
   2. 连接形式
   3. 公称直径、全通径、缩径、管道尺寸
   4. 运用介质及温度、压力范围
   5. 实验、检验标准及其他要求
2. 本场可根据客户特殊要求配置各类驱动装置。
3. 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
